条码扫描枪与PLC连接通讯

串口扫描枪、485接口扫描枪可支持与西门子PLC、三菱PLC、台电PLC等各类品牌的PLC工控设备通讯，在实际应用中获得了较好的使用效果，





PLC与扫描枪通讯PLC与条码枪通讯







PLC与条码扫描枪通讯问题

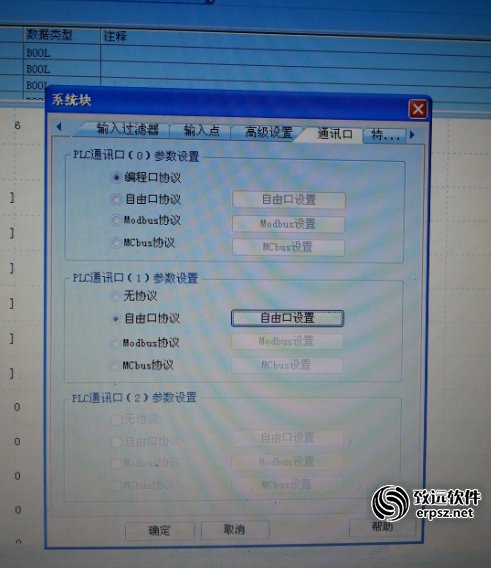

西门子1200PLC怎么用自由口跟条码扫描枪通信？最好能提供程序例子。



答：首先要确定扫描枪的接口是不是485串口，第二要知道该扫描枪的通讯格式然后才能通过自由口进行编程。西门子下载资料中有条码的例子。





我用一个条码扫描枪与一台三菱2NPLC用RS指令通讯，监控程序可以看到读出来有数据，但是跟实际的条码值相差甚远。条码值一般有26个字母的大小写和10个阿拉伯数字的组合，这个组合有长有短，三菱的一个数据寄存器比如D120可以存储和显示长达十几位的条码值吗？还是只存储一个值，其他值依次存到D121，D122下面去呢？我监控程序却搞不懂其中的奥妙。还有，PLC读出来的数据怎么样转换为有26个字母大小写和10个阿拉伯数字的组合就是实际上的条码值呢？然后在人机界面里显示出来。



在用RS指令的时候是发送的一个数据帧，可以是读或者写数据，你要读扫描仪的条码肯定要知道他的扫描枪通讯协议，是专用的还是MODBUS 协议，然后要知道条码的数据存储区域地址以及数据类型和大小，然后才好用RS指令去读取这个站址的条码存储区域地址的数据，如果是两个字则反馈的数据只要把这两个字的类容显示出来就好了，其他反馈的字不用去处理，仔细看看条码枪的通讯协议的数据读写格式，和RS指令用法就行。



每个寄存器储存1-2个字符，读出来的数值要自己转换为ASCII码才能与条码对应上；比如监控为H36，它对应ASCII码的，网上查询ACSII码对照表，看看与实际条码的对应关系。







PLC获取到的条码扫描枪数据不正确，怎么处理？



从监控结果来看，接收到的数据未能连续获得，所以：1.确认通讯设置与实际相符，尤其是波特率；2.找扫码器说明书，设置其通讯格式。解决以上问题，将条码全部读入PLC中再讨论程序问题。





我有一台CPU224和USB接口的扫描枪各一个，需要实现的功能是扫描枪扫出来的条码PLC能读到。现在有问题:1是否要有一根USB转485的连接线来插到PLC得端口1或0上，为什么，USB转232是否可以。





因为S7-200的本机端口物理电平是RS485标准的，USB接口的扫描枪估计是没法用，因为扫描枪应该是USB从设备，不能像电脑那样使用USB转RS485接口，当然USB转RS232更不行了，你可以咨询扫描枪厂家，应该不能转换，你应该换成RS485接口的扫描枪，或者是RS232接口的，再通过RS232转成RS485.
