SOP可视化管理 在线客服免费电话:4000-900-632


 SOP可视化管理系统,SOP工艺文档解决方案

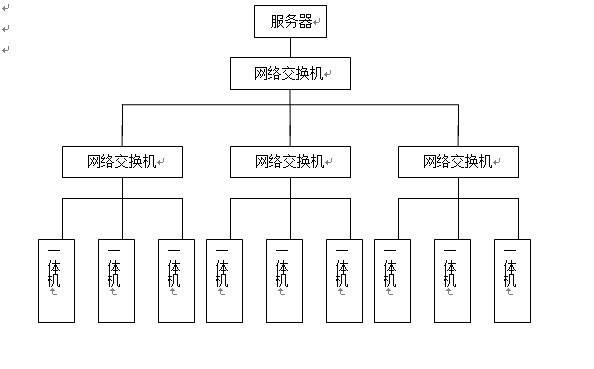

一、网络硬件环境架构图
SOP
二、        软件部分:软件开发,实现产线客户机分屏显示做业指导书。
现场作业时多工位同步更新,不需要您亲临现场,多流水线生产某一产品时间实现多流水线同步共享
1、作业现场实现多工位同步更新
SOP 更新的及时性和准确性在复杂多变的生产流水过 程中,显得非常的重要。我们可以为您解决该问题给你带来的困扰,首先您只要在我们系统管理端设置了产品的工序,并根据产品的工序上传了对应的文档,同时每 个流水线对应一个工作站,我们系统采用多屏分屏显示,每个工位对应一个显示屏幕,在工作站通过系统的任务窗口扫描入产品条码之后系统会自动分配流水线对应 的工位并根据其工位自动读出对应的SOP文档并全屏显示,1分钟不到的时间整个流水线的工位会同步根据产品同时打开。无论生产产品更换有多频繁您也有足够 的时间去完成整个动作,不需要您每个工位亲临现场去执行更换动作,如果您是一个人负责多个流水线SOP管理那么您可以通过我们的服务端后台管理来分配每个 工作站的产品内容。这样就会显得跟简单,无需去到每个流水线的每个工作来执行扫描产品条码的工作。

2、多流水线同步共享,遇到多个流水线生产同一个产品的时候您不需要再像纸质的SOP文档那样去复印或者打印增加其数量。
只要您通过我们的系统后台管理设置好某产品的工序并上传了对应的SOP文档后,生产过程中多个流水线都会同时共享当前上传的有效SOP文档,无需像您当前纸质SOP文档那样再去根据需要复印或者打印。

三、让您的SOP管理更方便更规范
1、SOP管理更方便
只需要通过系统上传SOP文档就可以完成文档的存档处理.
2、管理更规范不用担心版本管理会乱。
可 以根据您的需要可以增加SOP的版本管理,同一个产品的SOP文档可能会有多个不同的版本,但是当前有效的SOP文档可能只有某一个版本。以前版本的您可 能往往有时间需要继续查阅,因此系统可以根据您的需要保留这些以前版本的SOP文档,系统会自动视为最新版的SOP文档为当前有效文档。以前版本的文档仅 供查阅。
3、通过文档操作日志功能随时可以查看某文档被操作的内容,XXXX年XX月XX日  XXX人升级了文档;等内容,追溯到每一个动作。
四、根据工段管理SOP文档
1、自定义工段,支持同一机种多个不同的功能,例如包装、组装、插件等。在扫描产品条码的时候系统会智能的弹出对应的工段供操作人员选择。用户可以根据自己的实际情况自己设置其功能如增加 删除。
五、用户权限分组管理
用户权限分组管理,由系统管理员分配不同用户组的使用权限,例如文档管理员具有文档的上传维护等权限,工程师有文档的查看等权限,根据用户的需要自己定义其使用权限,从而使其管理更规范。

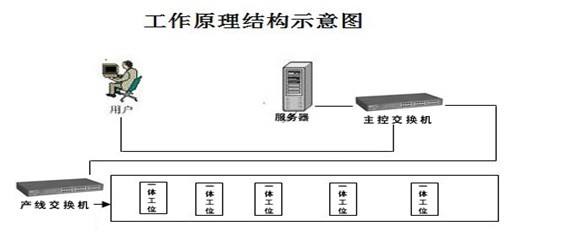

六、系统工作原理示意图

SOP
七、主要工作DEMO截面

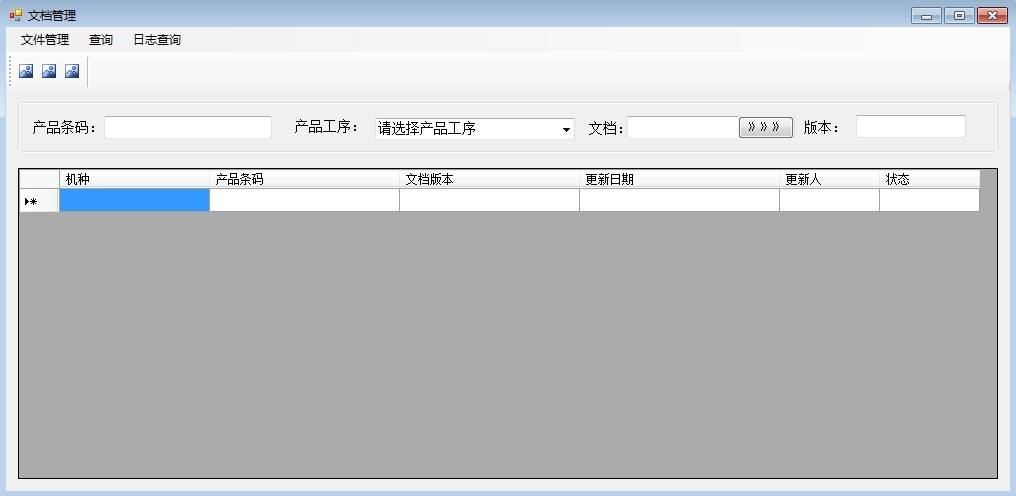

1、文档管理中的主要截图

SOP

文 档管理工作人员通过该窗口负责文档的上传与更新维护,注意用户在上传保存文档的时候一定要扫描或者输入对应的机种条码,然后选择对应的工序如(包装、组 装、插件)并且设置其对应的版本。如果某个版本停止使用了则用户选择数据表中的记录直接 选择“文件管理”—文档作废停用 即可。通过本功能的操作,系统会清楚的形成日志文件,记录XXX人扫描时间上传/更新/作废 某机种的SOP文档。

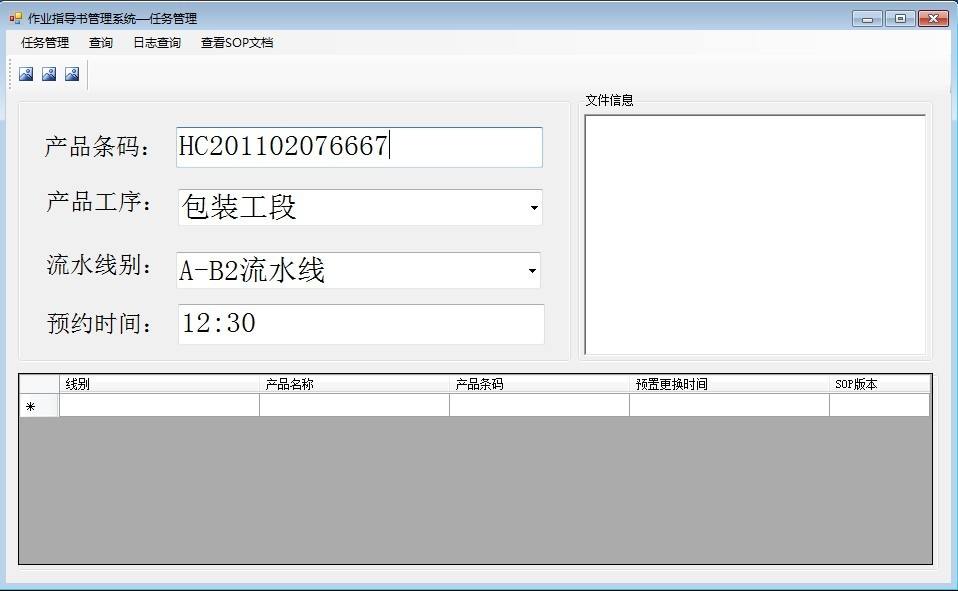

2、产线流水线作业指导书读取设置

SOP


根 据产线的作业内容设置产线的SOP播放文档,设置时需要注意选择产线和流水工序,如果是当前的文档需要立刻更新的则预约时间保留为空,如图为系统在 12:30的时候开始提醒产线的作业包装工段A-B2流水线的作业员要更换SOP文档了,如果不需要立刻执行更换的则预约时间为空即可。通过“日志查询” 可以查看该工位历史记录。

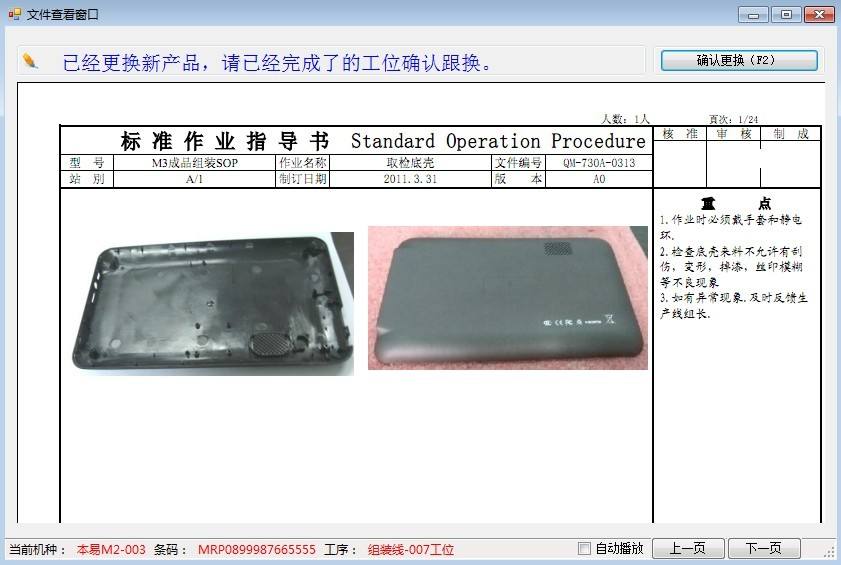

3、产线自动播放SOP文档




系 统自动根据工作人员选择的产品自动读出符合该工位的SOP文档,并且自动播放,当用户不需要自动播放的时候直接去掉“自动播放”选项的钩选,如果用户需要 人为的查看上一页或者下一页直接打击上一页或者下一页按钮,或者按键盘的上下档键即可。如果到了更换SOP文档的时候顶部会自动滚动显示更换SOP文档, 并且能准确的计算出当前工位的工时,以及工作人员随时可以在后台监控没个工位的效率以及文档的执行情况。

八、系统的可扩展性
1、  不因为你增加了流水线而去升级或者更新软件,只要您通过系统管理设置工位以及显示参数来设定即可完成工位的增加和删除。
2、  能随时满足您与其他管理软件的对接,开放其接口。


定制版,多媒体现场培训操作,电子化显示sop,流程化审批sop,自动化分发sop,有效解决招工难用工难问题,现场目视管理,提高生产管理水平。
So-easy multimedia ESOP看板定制版

SOP电子管理系统方案

SOP的作用

 1. 将企业积累下来的技术、经验,记录在标准文件中,以免因技术人员的流动而使技术流失;

  2. 使操作人员经过短期培训,快速掌握较为先进合理的操作技术;

  3. 根据作业标准,易于追查不良品产生之原因;

  4. 树立良好的生产形象,取得客户信赖与满意。

  5. 是贯彻ISO精神核心(说,写,做一致)之具体体现,实现生产管理规范化、生产流程条理化、标准化、形象化、简单化。

6.是企业最基本﹑最有效的管理工具和技术数据。

电子显示式SOP与传统式SOP的比较:

序号

比较项目

电子看板式SOP

传统式SOP

1

投资使用

一次投资长期反复使用

长期反复投入(短期)使用,浪费大

2

存储方式

电子信息方式:需要在电脑中储存文,省掉了文件繁锁的打印输出程序,占用电脑空间,不占用实际生活工作空间,SOP服务器可以直接连接贵公司SERVER提取SOP文件。

打印方式:即占用电脑空间,也占用大量实际生活工作空间,且容易造成文件丢失。

3

分发方式

电脑网络传出方式,方便快捷,利于版本统一,利于文件管理,还可以实现距离传送。换线在5分钟内完成,大大给提高了企业的生产时间和产量。

人工分发方式:要大量的人工分发,容易造成文件不全或出错,工作效率低,不利于版本的统一,对产品的生产检验品质有很大的影响。

4

耗材使用

无需打印编辑,修改版本一致;工作站点直接参照显示器的内容即可,真正实现无纸办公效果。

长时间的打印使用大量的墨盒,碳粉,纸张,耗去大量的人工的核对,成本非常高。

5

成本

一次性按点计算投入,换产品,换版本,SOP修改无需任何资金投入,维修费用极低。

投入次数多,换产品,换版本,SOP修改等都要等量的投入,维修费用就非常高。

6

对企业的影响

1.    生产线相当规范;

2.    显示出生产现场的大方整洁,提高企业形象之佳;

3.    可实现生产一线的无纸化

1.  生产现场无法与电子看板式SOP相比较;

2.  不能显示出生产现场的大方整洁;

3.  生产一线无法实现无纸化。

7

对社会的影响

1.  绿色环保;

2.  充分利用公司,企业的网络资源

浪费大量的资源







SOP电子显示的实现功能:

序号

功能

详细说明

1

自动显示

由软件和硬件结合控制程序,每条线由一台主机控制各个工站的SOP显示(每个工站为单页、多页SOP),无须每个工站的员工操作。如:每条线有50个工站结合SOP作业程序50页,直接从SERVER打开SOP作业程序,直接安顺序输送到每个工站的显示器上,显示效果更直观,效果更好。SOP一目了然,使员工容易明白,易于遵守.从而达到目视管理的目标。

2

目视管理

是综合运用管理学、生理学、心理学和社会学等多学科的研究成果,利用形象直观、色彩及物体剌激视觉感知资讯来达到提高生産管理活动的一种管理方式。SOP电子显示系统它是以视觉信号爲基本手段。

3

手动显示

由软件和硬件结合控制程序,每条线由一台主机控制各个工站的SOP显示(每个工站为多页SOP);每家企业要求不一,如:SOP作业程序每个工站有几页的SOP,但显示系统上面只能显示1页的情况下,利用鼠标滚论滑动的方式操作。给每个工站人员提供方便快捷;

4

条码扫描

产品(订单)的生产过程能在计算机上显现出来,能使我们找到生产中的瓶颈;快速统计和查询生产数据,为生产调度、排单等提供依据。我公司开发的站点设备可以支持USB扫描枪,(支持WORDEXCEL)扫描精度100%。真正可以实现生产线使用多台电脑投资成本大和占用生产线有限空间的烦恼。

5

快速换线

换线只需要在主机上切换对应的SOP,约30秒可完成SOP的切换,减少换线的损失工时;从而杜绝说,写,做不一致的现象,确保作业品质。

6

企业形象

生产线规范化,显示出生产现场的大方整洁,提高企业形象之佳,客户参观生线时受到最佳的好评。





好简便多媒体作业指导书看板功能

功能说明:
1.以多媒体内容显示作业指导书内容,可以是视频和文本,表格,图片。
2.按工位自动分配作业指导书内容,也可以辅以人工调整,如显示页码等。文件拖放式分发sop,直观简单高效。
3.及时预览检查显示内容。防止分配出差错。
4.支持各工位定时自动翻页。
5.支持文档条码或产品条码扫描检验作业指导书下发是否正确。支持条码,二维码扫描录入数据。
6.流程化审核作业指导书和生产计划。防止未审核的作业指导书进入生产环节。
7.支持多种数据库系统(mysql,sql server , oracle),可实现与客户其他系统OA,MES,ERP等系统的无缝整合。
8.可针对单个工位或整条线发临时性通知,或操作提示。
9.支持新旧sop计划的拷贝。节省编排和分发sop的时间,提高效率。
10.支持系统的扩展,可对所有工位进行条码扫描录入,定制人工录入内容。记录每个产品的生产信息。
11.可根据产品记录实现生产线实时电子看板,定制生产管理看板。
12. 支持工人,管理人员使用安卓手机浏览sop,平板电脑,办公电脑等客户端设备浏览内容,管理系统。

13.支持文件,文件夹批量上传,批量转换成pdf,jpg,大大简化操作。


性能指标:
1. 支持doc,excel,ppt等各种版本的办公文件,支持jpg,png等图片文件。分辨率1440*960。
2. 支持视频格式swf, mp4 等,其他格式测试中。视频支持1080p高清视频。
3. 一个服务器可以管理上千个客户端。大大节约成本。
4. 支持usb设备,为控制特殊工作台提供扩展功能,如加扫描枪,加打印功能等。接键盘,鼠标等。
5. 客户端可以是windows 系统,也可以是android系统。开机无需登录系统,直接显示作业指导书,无需键盘鼠标。
6. 服务器可以是windows 也可以是 linux系统。(Linux系统下,xls转pdf可能有失真,请用doc。)
7. 数据库可以是mysql,sql server , oracle。
8. 支持wifi,和lan方式的组网。wifi组网可实现多交换机自动切换实现网络容错,保证网络稳定。
9.   支持服务器故障时,客户机利用cache继续显示当前作业内容,除非客户机关机。保证不影响工位工作。
