安灯系统项目技术方案

　　安灯系统项目技术方案：

　　一、 现场操作部分

　　1.异常呼叫：生产过程中出现异常，操作工通过ERP系统录入异常信息，ERP系统将异常工位、异常类型记录到指定数据库列表中，安灯系统读取ERP数据库列表中的信息，控制指定灯塔报警，条屏显示故障类型，并记录异常时间。

　　2.异常签到：现场工位/工序安装3键签到按钮，相关人员收到相关信息后，到现场进行异常签到，按下签到按钮进行异常签到，系统记录签到的时间

　　3.异常解除：操作工通过ERP系统解除异常，安灯系统读取ERP系统数据库列表中信息，判断异常是否解除

　　二、现场显示部分

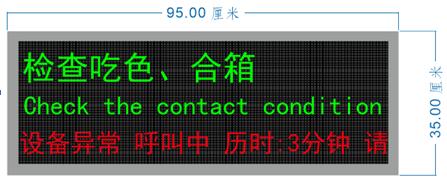

　　1.现场工位/工序安装12个LED条屏看板，

　　条屏显示: 两排显示，上排显示工位(中英文)、下排显示异常类型、时间或正在加工零件(滚动显示)

　　2.LED大屏看板(尺寸：2米*3米)

　　显示样图如下：

　　三、 软件部分

　　Andon系统采用B/S架构，使用IE浏览器就可登录系统

　　1. 系统软件记录异常呼叫时间、异常相应时间、异常处理时间形成统计报表形式，可以按产线、工位、日期、异常类型等相关信息进行明细查询，并导出EXCEL表格形式、相关报表。

　　2. 异常原因录入功能，异常解除后员工登陆Andon系统进行异常处理原因录入，并导出EXCEL表格形式。

　　3. 短信邮件发送: 现场员工呼叫异常时，安灯系统发送异常通知短息到相关负责人，在规定的时间内没有处理异常(或没有人处理)，异常升级并发送异常升级短信到有关领导手机上。

　　4. 基础数据维护：、产线维护、工位维护、短信规则维护、看板信息的维护都可在安灯系统维护。

　　5. 系统对接第三方系统(ERP)接口，实现与其信息化系统的无缝集成相关业务数据的管理

　　我司无线通讯特点

　　品质高：按钮盒采用金属铝材质壳体，坚固耐用;首创采用SIEMENS 带LED灯按钮，能正确指示各按钮异常状态。

　　易扩展：Andon呼叫终端采用频分多址方式，系统容量大，轻松增加呼叫终端和报警其他设备。

　　易重构：所有Andon终端可配置支持不同的工业过程模型，并可以按需要随时更改配置，只需记录终端设备地址，即可达到重新搭建系统的目的。

　　抗干扰强：采用自主研发的FSK无线双向调频传输方式，相互应答确保数据流传输可靠。

　　信号接收准确性高：接收端采用双重校验形式，确保信号的接收的准确性。

　　全区域无线覆盖，无线终端控制距离可达300M，方便部署、安装和维护。
