Wi-Fi智能空气净化器方案

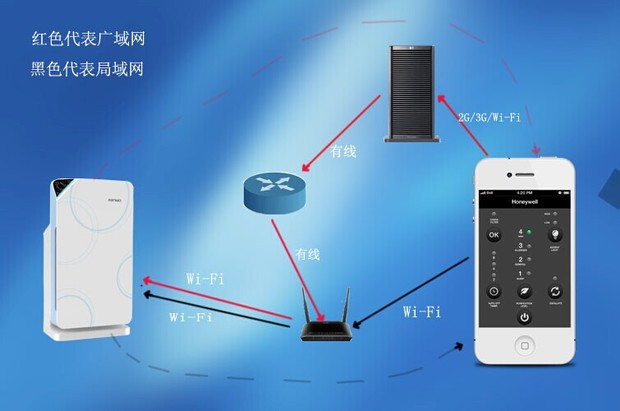

wifi智能空气净化器方案。 在硬件上面实现点对点控制和wifi远程控制。详细参考附图

硬件功能要求

1. 额定输入电压：100-127V/50Hz/60Hz（UL标准）220-240V 50/60Hz(/GS/CCC标准）

2. 驱动主电机的每个可控硅强档必须能够驱动1A/600V的电机负载。

3. 在正常工作电压下，线路板直流电压必须为：5V±0.3V。

4. 复位累计时偏差：2160h±1%。

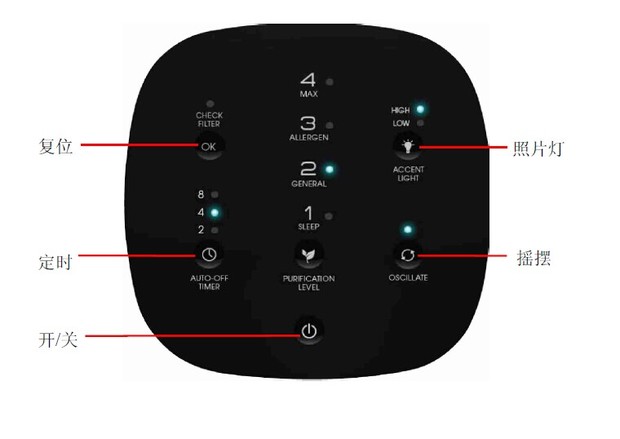

5. 控制线路板由开/关、档位、摇摆、照明灯、定时、复位六只轻触按键组成，LED显示运行状态.

6. 开/关：在待机状态下按下该键，智能空气净化器电机以3档启动3秒钟（指示灯显示为2档），然后转为2速运行，再次按该键，整机关闭，所有指示灯和输出口关闭。

7. 档位：智能空气净化器运转时按此键以2、3、4、1、2循环转换，同时相对应的指示灯点亮。

8. 摇摆：智能空气净化器运转时按此键可控制摇摆电机的启动与关闭，同时样对应的指示点亮与关闭，在关机状态下,按该键作无效处理。

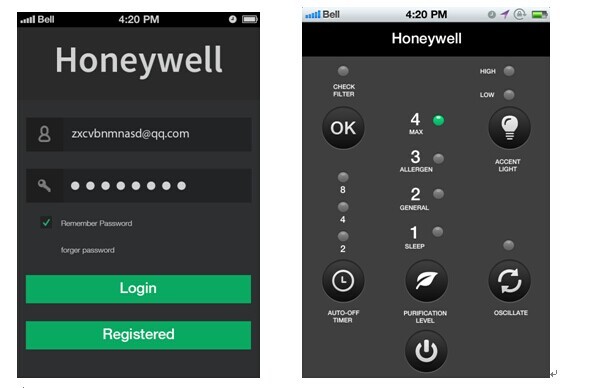

 APP功能

第一：整体界面人性化的设计，UI界面新颖简单。

第二：账号化管理MAC地址，提高无线通讯的安全性能。

第三：由于邮箱或者手机注册，厂家或者公司更好的采集和维护终端客户。

第四：同一账号，可以在不同手机，不同网络远程控制空气净化器。

第五：APP界面可以实时显示空气净化器的开关状态和所处的工作模式。

第六：照明灯，空气清新机开机时照明灯处于关闭状态，连续按此键以高亮度（HIGH灯亮）、低亮度(LOW灯亮)、关闭照明灯、高亮度循环转换。

第七：复位:，空气清新机运行时，系统自动计算工作时间，并将累计工作时间自动保存到存贮器中（EPROM 每隔4分钟左右存贮一次工作时间），当产品累计工作时间达到2160小时后,此复位按键上的提示指示灯（CHECK FILTER）亮起,提醒使用者需更换HEPA过滤器,当使用者更换好HEPA过滤器后,按住复位按键2秒, 此提示LED熄灭（计时清零）并重新开始计时。空气清新机运行小于2160小时（CHECK FILTER指示灯关闭状态）时，按该键无效处理。

第八：定时，空气清新机运行时按该键可设定空气清新机自动关机的预置时间，以2H、4H、8H不定时循环转换，同时相对应的指示灯点亮，定时过程中，指示灯会随着时间的过去，显示时间会逐渐减少，以表示剩余时间，具体显示过程如下：4<剩余时间≤8，显示8，2<剩余时间≤4，显示4，0<剩余时间≤2，显示2。达到预定时间后，整机关闭，所有输出口关闭。

第九：快速时间功能，同时按住开/关和复位按键，再接上电源，5秒后进入快速测试模式，此时复位按键上的提示指示灯（CHECK FILTER）闪亮3次数(亮0.5秒/灭0.5秒)，系统向存贮器中写入55h再读出并校验，然后再写入0AAH再读出并校验，若校验后都正确，再恒亮（并将计时2160h写入存贮器），五秒后自动关机，若在检测过程中写入或读出错误，在复位状态下，复位按键上的提示指示灯（CHECK FILTER）将一直闪亮（不会自动关机）。只有拨下电源插头（重新上电），开机后再按复位按键2秒，复位按键上的提示指示灯（CHECK FILTER）关闭（并将计时2160h清零），进入正常的运转状态。

第十：自检功能，按住电源键不放再接上电源5秒后进入自检模式，所有LED显示点亮3秒后熄灭：（状态LED同输出同步点亮）四档运行1秒—-三档运行1秒—-二档运行1秒—一档运行1秒—-摆头运行1秒—-照明灯高档1秒—-照明灯低档1秒—结束进入待机自检功能完成.

APP包括安卓系统和IOS系统，适用于平板，三星，苹果等智能设备。
