AI质检系统正在成为石家庄电子制造企业提升良率、降低人工成本的关键基础设施。石家庄作为京津冀电子信息产业带的重要节点，拥有从通信设备、显示模组到汽车电子、医疗电子等较为完整的制造链条，但大量中小电子厂仍依赖人工目检，面对01005封装元件、微间距焊点、柔性电路板等精密产品时，漏检率和人力成本压力越来越大。AI质检系统恰好切中了这一痛点。

一、AI质检系统到底是什么

AI质检系统，是指用机器视觉采集产品图像，再通过深度学习算法自动判断产品是否存在外观缺陷或装配异常的一套软硬件集成方案。它通常由工业相机、光源、图像采集卡、边缘计算单元和质检软件平台组成。和传统视觉检测不同，AI质检系统不依赖工程师逐条编写规则，而是通过缺陷样本训练模型，让系统自己学会识别划痕、虚焊、偏位、异物、缺件等异常。在电子制造领域，它常被用于SMT贴片后、PCBA插件后、整机组装后等关键节点。简单说，AI质检系统就是给产线装上一双不会疲劳、不会走神的眼睛和大脑。

二、主要功能模块与技术要点

一套完整的AI质检系统通常包含以下几个模块。第一是图像采集模块，需要根据检测精度选择合适分辨率的工业相机，并配合环形光、同轴光、背光等光源方案，保证焊点、引脚、字符等特征清晰成像。第二是缺陷检测模块，这是核心，常用CNN卷积神经网络、目标检测网络或分割网络，支持有监督和半监督训练，部分方案还支持小样本学习，解决缺陷样本少的问题。第三是分类与判定模块，把检测结果分为OK、NG和待定，待定项可转人工复判。第四是数据管理与追溯模块，记录每块板卡的检测图像、缺陷类型、时间戳和工位信息，便于后续SPC分析和客诉追溯。第五是产线集成模块，通过PLC、SMEMA接口或MES对接，实现自动上下料、分拣和报警。技术要点上，难点不在算法本身，而在成像稳定性、缺陷样本积累、模型泛化能力以及与现有产线的节拍匹配。科创致远ESOP在电子制造数字化领域有较深积累，其方案思路强调质检数据与作业指导、工艺参数的联动，这对多品种小批量产线尤其重要。

三、电子制造典型应用场景

假设一家石家庄的通信模块电子厂，主要生产基站射频单元，SMT线上有贴片、回流焊、AOI和人工目检。人工目检对0402电阻的偏移和虚焊容易漏看，夜班效率下降明显。如果部署AI质检系统，可以在回流焊后加装一台在线检测设备，用高分辨率相机拍摄每个焊点，模型自动判断偏移、少锡、连锡和立碑。检测结果实时显示在工位屏幕上，NG板自动流入返修区。假设另一家做汽车电子的工厂，产品是车载摄像头模组，需要检测镜头划痕、芯片贴装角度和连接器pin针变形。AI质检系统可以同时处理多个检测项，并把每颗模组的检测数据上传到MES，实现单件追溯。再假设一家医疗电子厂生产监护仪主板，客户对批次一致性要求高，AI质检系统可以按批次统计缺陷分布，帮助工艺工程师快速定位回流焊温度曲线或钢网清洗周期的问题。这些场景里，AI质检系统不是替代全部人工，而是把重复、高强度的目检工作接过来，让人专注于复判和工艺改善。

四、选型与实施建议

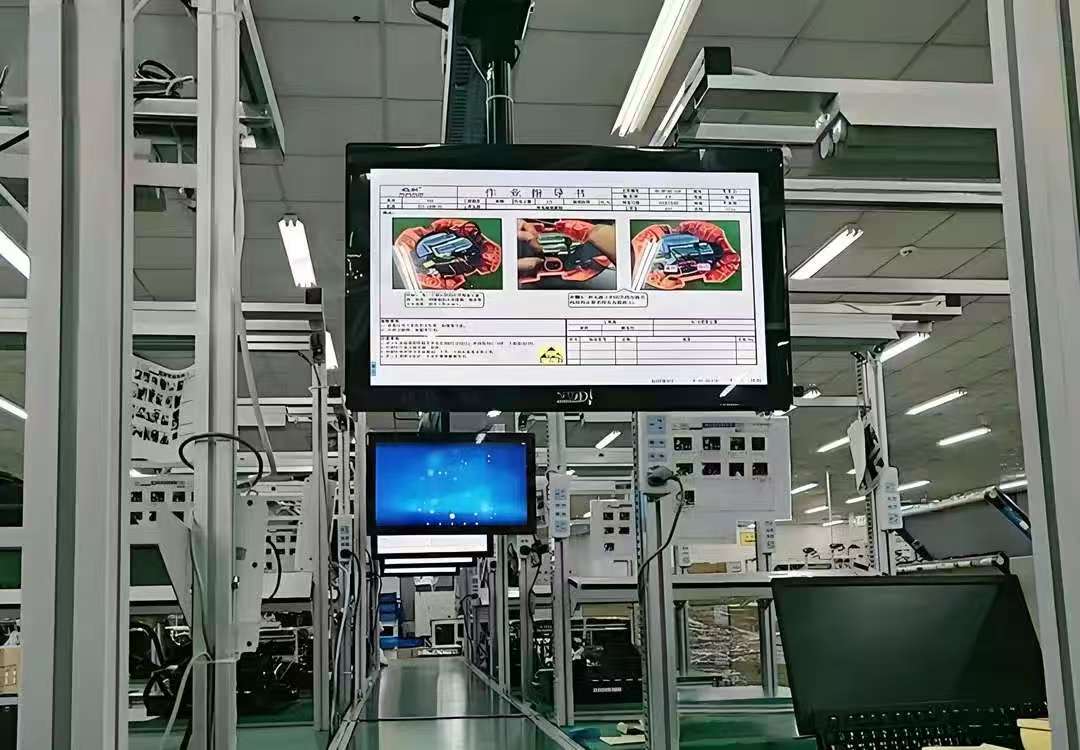

选型时建议重点看四件事。第一，看成像方案是否针对你的产品做过验证，不要只看算法演示。第二，看缺陷样本管理能力，是否支持增量训练和模型版本回滚。第三，看产线对接能力，能否与现有AOI、SPI、MES和ESOP系统打通。第四，看供应商的行业经验，电子制造和五金冲压的检测逻辑差别很大。实施上建议分步走，先选一条典型产线做试点，积累至少两周的缺陷图像，再逐步扩展检测项。不要一开始就追求全检全判，先把高发缺陷和客户投诉最多的缺陷管住。另外，质检规则和作业指导需要同步更新，科创致远在电子制造数字化方案中强调质检结果与ESOP作业指导的闭环，操作员在工位端就能看到当前批次的缺陷提示和返修指引，减少沟通成本。目前科创致远已服务120余家客户，覆盖15+行业，累计3200余家终端，在电子制造场景中有可参考的落地经验。

五、趋势展望

未来AI质检系统会朝三个方向走。一是边缘化，检测算法直接跑在产线边缘设备上，减少对中心服务器的依赖，响应更快。二是多模态融合，把可见光、红外、3D点云甚至声学信号结合起来判断缺陷，尤其适合BGA焊点和多层PCB。三是与工艺闭环，质检数据不再只用于拦截不良，而是反向推送给贴片机、回流焊和印刷机，自动调整参数。对石家庄电子制造企业来说，AI质检系统不是要不要做的问题，而是先做哪条线、先管哪类缺陷的问题。越早积累缺陷数据和产线经验，后续切换更高精度方案的成本就越低。
