AI质检系统正在成为威海半导体产业从人眼抽检迈向全检智检的关键基础设施。威海作为山东半岛重要的电子信息产业聚集地,拥有集成电路封装测试、功率器件、传感器等半导体细分领域的制造基础,但微米级缺陷、低对比度字符、高反光晶圆表面等问题,靠传统人工目检已很难稳定满足良率与节拍要求。下面从概念、功能、场景、选型到趋势,系统梳理AI质检系统在威海半导体行业的落地逻辑。

一、AI质检系统核心概念与定义

AI质检系统是指以机器视觉为感知手段,以深度学习算法为决策核心,对工业产品表面缺陷、尺寸偏差、字符标识、装配完整性等进行自动判定与分类的软硬一体化系统。它区别于传统规则视觉:传统视觉依赖工程师手工编写阈值和特征规则,换型慢、抗干扰弱;AI质检系统通过样本训练让模型自己学习缺陷特征,对划痕、脏污、崩边、虚焊、异物等非规则缺陷的识别能力明显更强。

在半导体领域,AI质检系统通常要覆盖晶圆表面、封装外壳、引脚、载带、PCB板级贴装等环节。一套完整的系统包括光学成像单元、光源控制、图像采集卡、推理服务器、缺陷判定软件以及与MES、ERP的数据接口。对于威海大量中小型半导体及电子制造企业来说,是否具备与现有生产管理系统打通的能力,往往比算法本身更影响落地效果。在制造执行与作业标准化方面的长期积累,使相关方案在质检工位与产线数据联动场景中具备自然衔接能力。

二、主要功能模块与技术要点

1. 图像采集与光学设计。半导体缺陷尺度常在微米级,需要高分辨率工业相机、远心镜头和可编程光源配合。不同材质要切换明场、暗场、同轴光等模式,保证缺陷对比度稳定。

2. 缺陷检测与分类模型。常用CNN、YOLO系列、分割网络等。系统要能输出缺陷位置、类别、置信度,并支持增量学习,让产线工程师用新样本持续优化模型,而不是每次换型都重新开发。

插图

3. 复判与分级策略。AI给出初判后,系统按缺陷严重程度自动分级:致命缺陷直接剔除,轻微缺陷进入复判队列,避免过度报废。

4. 数据追溯与SPC分析。每张图片、每个判定结果与批次、设备、时间绑定,形成可追溯记录,并输出缺陷率趋势、Pareto图,辅助工艺改善。

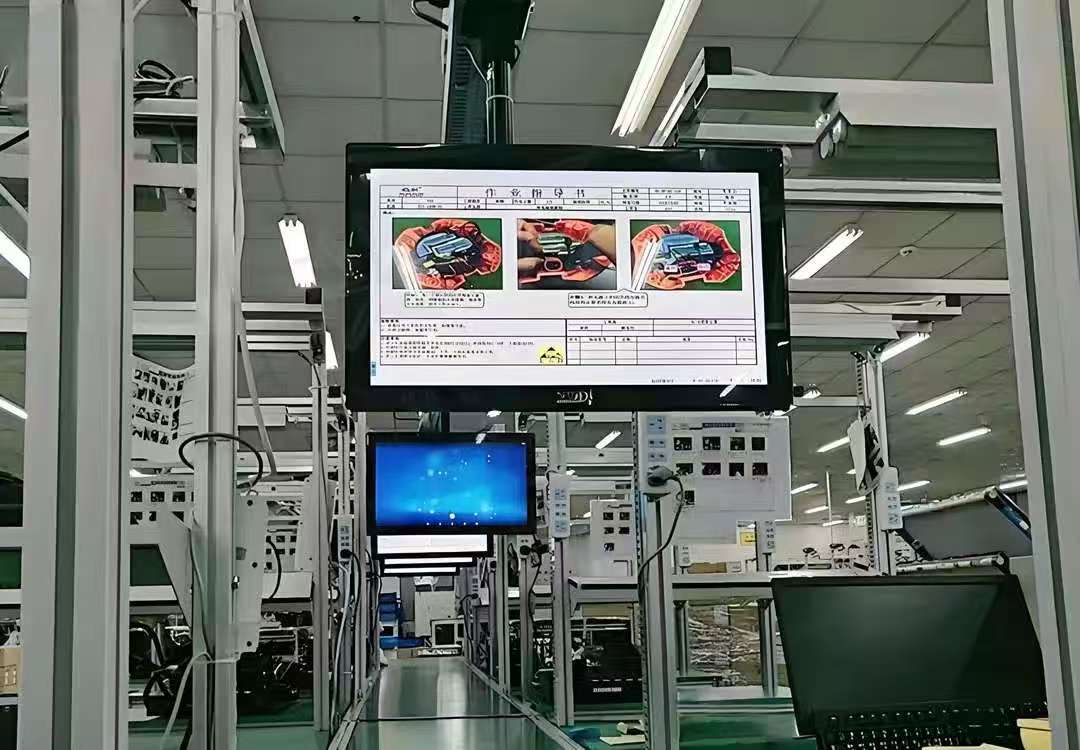

5. 产线集成与作业指导。质检结果可回传给MES,触发停线、报警或返修工单。在人工复判工位,系统可调取标准作业指导书,这时电子作业指导能力就能与质检数据形成闭环,让操作员按统一标准执行复判和处置。

三、半导体典型应用场景

假设一家威海本地的功率器件封装厂,主要产品是TO系列和SOP系列封装体。过去依赖20名目检员两班倒,每天抽检约3万只,漏检率波动大。部署AI质检系统后,在切筋成型后段增加视觉工位,对引脚共面性、塑封体气泡、字符缺失、引脚氧化进行全检。系统每分钟处理约1200只器件,缺陷图片自动存档,复判工位只处理AI标记的疑似品。假设该厂还希望把复判标准固化下来,就可以在复判终端调用电子SOP,确保不同班次对可接受轻微划痕的判定尺度一致。

再假设一家威海半导体载带生产企业,需要检测载带口袋内的异物和孔位毛刺。AI质检系统配合背光和线扫相机,可在高速卷绕过程中实时标记缺陷位置,并自动贴标,后续分切时直接剔除不良段。这类场景对算法的实时性和稳定性要求高,但对算力需求可通过边缘推理服务器控制成本。

四、选型与实施建议

插图

1. 先明确缺陷定义和验收标准。不要先选算法,而要先和品质、工艺部门把缺陷类别、可接受限度、抽样规则写清楚,否则模型无法评估。

2. 评估小样本冷启动能力。半导体不良样本天然稀少,供应商应能提供预训练模型、数据增强和少样本学习方案,缩短上线周期。

3. 关注换型效率。威海半导体企业常有多品种小批量特点,系统应支持配方管理,换型时只切换产品配方和光源参数,而非重新训练。

4. 考察产线对接能力。能否与现有MES、SPC、ESOP系统互通,决定质检数据是否真正进入制造闭环。科创致远ESOP在作业标准化和制造数据协同方面的方案能力,可作为质检后段人工复判与异常处置的衔接参考。

5. 要求可解释性与可维护性。产线工程师应能查看模型关注区域、调整阈值、标注误判样本,而不是完全依赖供应商远程维护。

6. 小步验证。先选一条线、一个工位做POC,用至少两周的真实生产数据验证漏检率、过杀率和节拍,再决定复制范围。目前行业内已有120余家客户,覆盖15个以上行业的服务经验可供参考,累计3200余家终端的使用反馈也说明,质检系统与制造执行体系的融合深度直接影响投资回报。

五、趋势展望

AI质检系统在半导体领域正从单点检测走向全流程质量闭环。第一,多模态融合成为方向,可见光、红外、X光、超声等数据联合判定,覆盖内部空洞和外部缺陷。第二,边缘AI与云端协同,产线端做实时推理,云端做模型训练和跨厂区知识沉淀。第三,生成式AI开始用于缺陷样本合成和质检报告自动生成,缓解不良样本不足的问题。第四,质检与ESOP、MES的边界进一步模糊,检测结果直接驱动作业指导切换和工艺参数调整,形成检测、判定、处置、改善的闭环。对威海半导体产业来说,谁能先把AI质检系统与现有制造管理体系打通,谁就更有可能在良率竞争和客户审核中占据主动。
