灯光分拣系统 在线客服免费电话:4000-900-632

       灯光分拣系统(有名仓库亮灯系统,智能领料系统,仓库智能分拣系统)是一种数字化车间的一个功能模块,智能化、无纸化的电子化辅助件拣货模式,通过软件和硬件和网络连接,通过灯光,声音和文字或者数字信号帮助仓库人员迅速找到仓库的货品,快速完成拣货作业,货架上显示信息,仓管无需带订单或者生产领料单就可以领料,先进的室内定位功能,室内定位指引等。

适应大型仓库,比如药厂,医院,医药批发中心,大型物流仓库,保税仓,中专仓库,大型电商,大型工厂等的领发料和出货等的拣货,配合WMS和mes和ERP等系统。






1、仓库库位亮灯系统由软硬件两部分构成。硬件结构主要分为两部分,分别是通道灯具和控制开关。硬件部分只需通过简单的安装即可投入使用,后期操控与维护也是相当简便。

2、软件结构主要分为三部分,分别是应用控制系统客户端,信息通讯技术客户端与信息物理系统客户端。软件需要专业的工程师进行安装,且每一部分都与硬件相联通,后期维护简便灵活。

3、点迈仓库库位系统基于可靠的二维码技术,从物料入仓库开始,针对仓库中的各类物料的分类、整合、排序,到物料按统一规格摆放,这一系列流程的管控,同时仓库管理员进行整合统计分析,为仓库管理员进行有效资源整理和统一物料提取供应提供数据支持。

4、系统主要针对仓库管理人员的操作进行规划。以入库、出库为主线,精确记录物料为要点,准确为物料出库为重点,对过程中出现的记录错误、登记错误、分发错误、管理员操作失误等影响物料记录的环节进行管控,防止错漏。

5、系统记录信息,贯穿整个仓库管理过程,实时准确整个作业流程中各个环节的信息,包括人员、物料、产品、数量、批次、时间、重量等,以工单为主线进行数据储备,便于产品的追溯查询与调用取货。

6、针对原料仓库物料信息输入,二维码标签生成,入库时称重排序这三大环节,解决了原料与产品的批次追溯,统一管理与查找等难题。

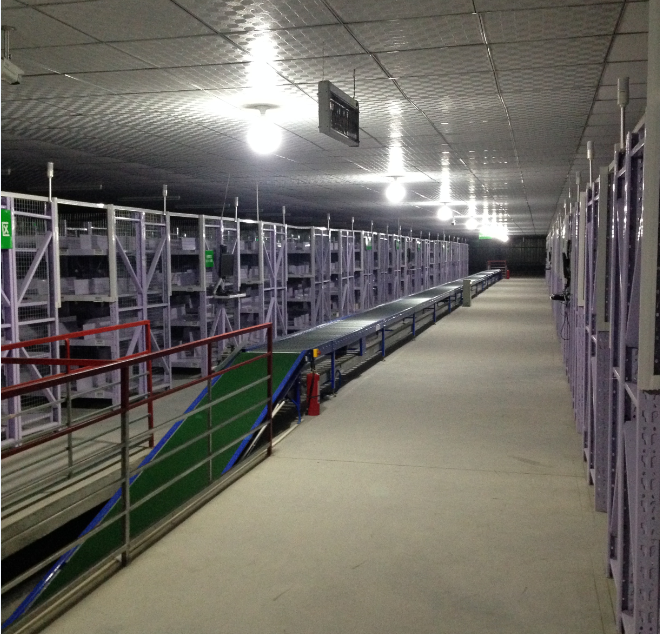

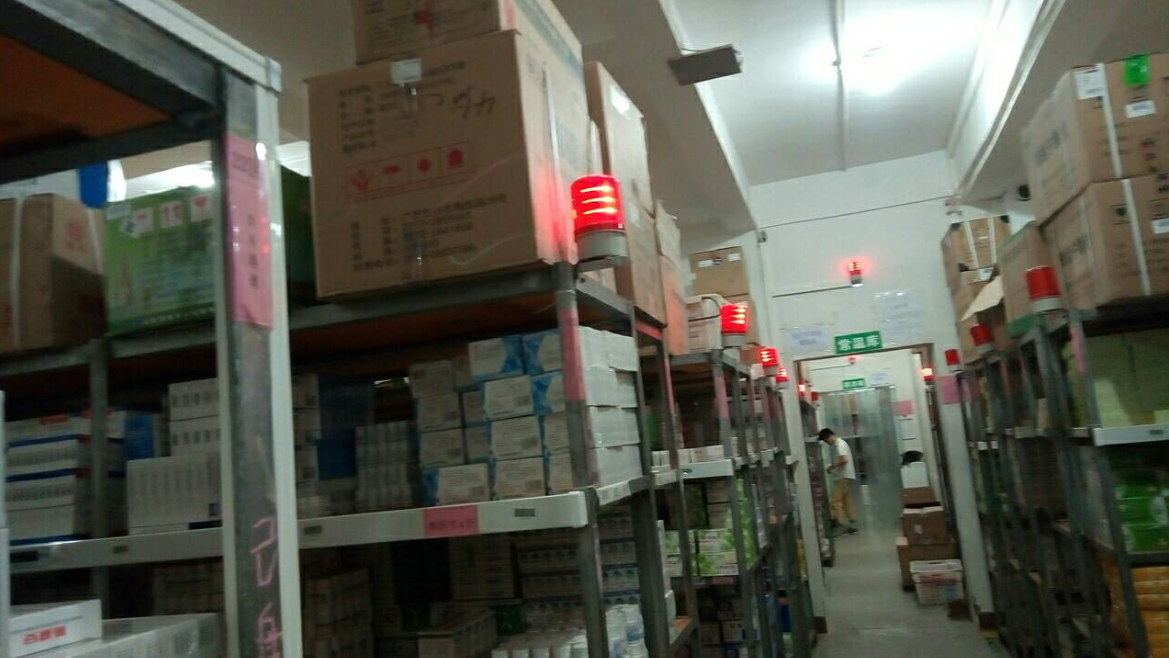

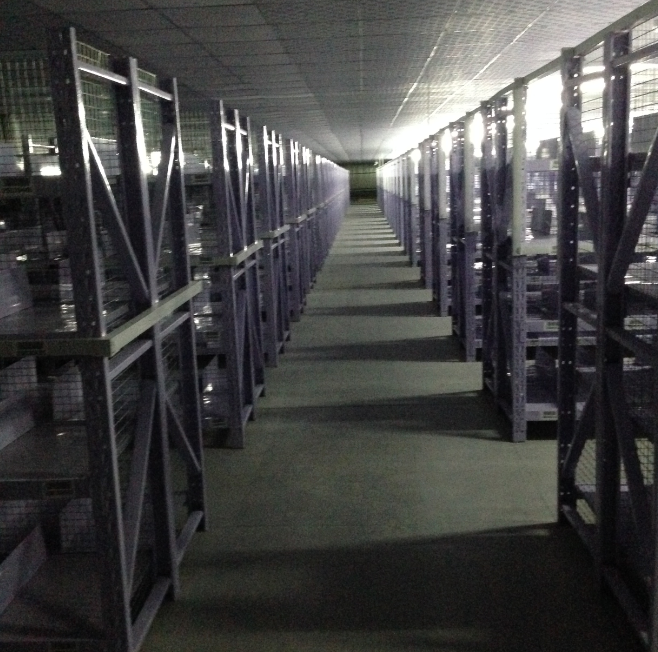

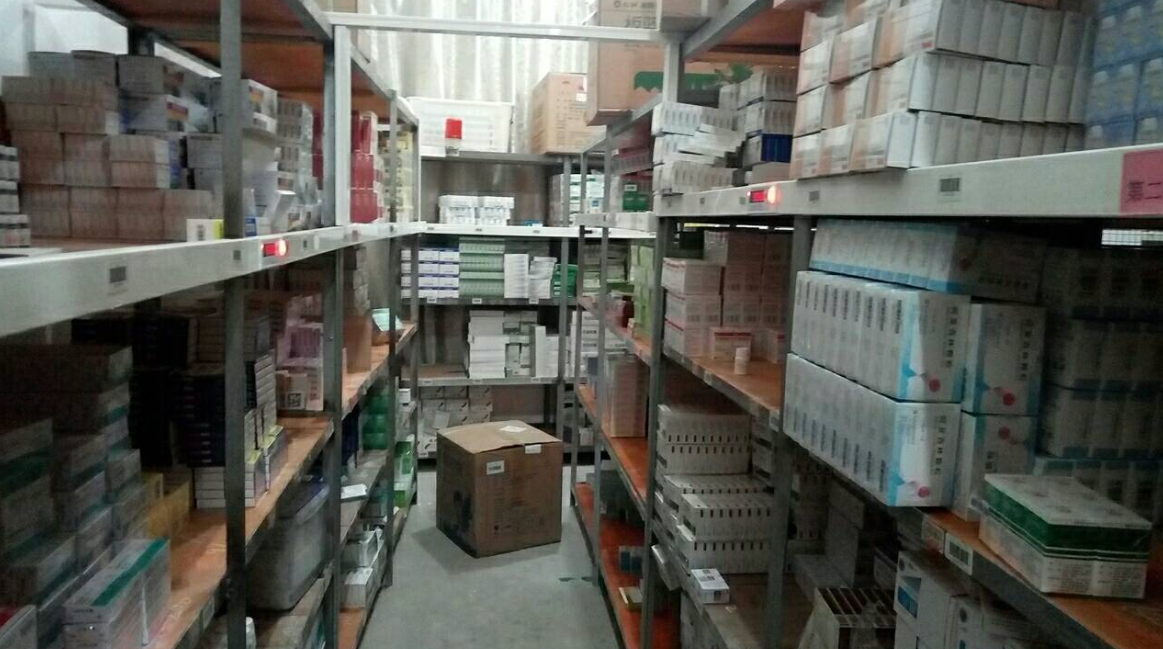

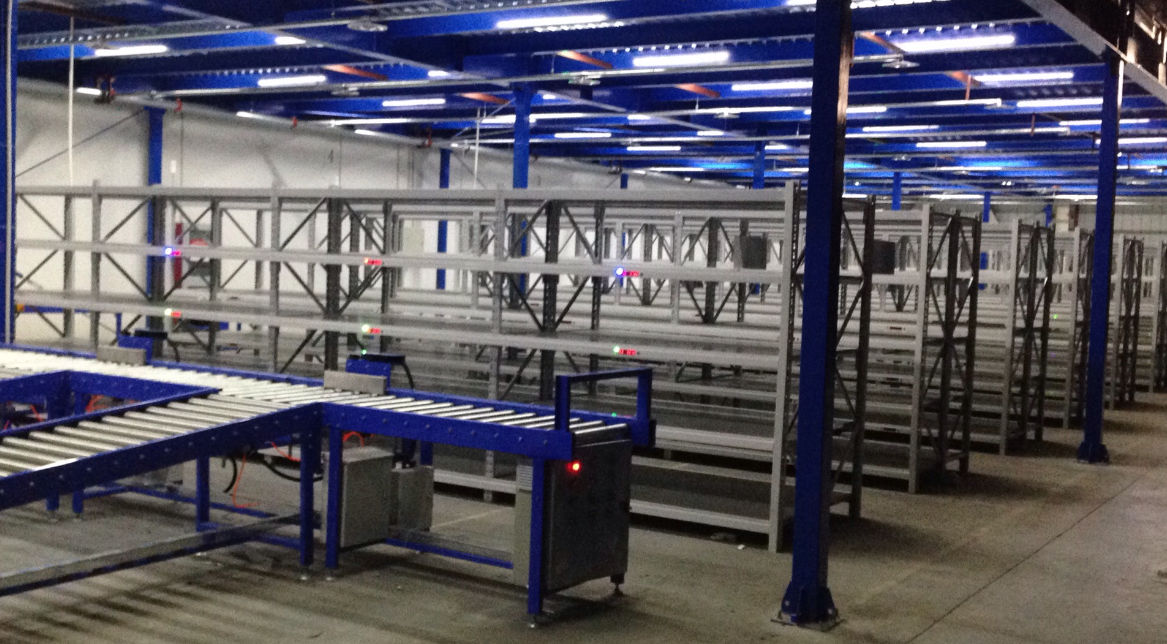

仓库库位亮灯系统案例

图三:仓库库位亮灯系统案例

仓库库位亮灯系统的实施效果

1、通过对原材料上二维码的扫描数据与系统数据对比,有效消除入库出库错误,产品摆放混乱及人工工序错误,提高工作效率。如何高效提高仓库管理效率

2、应用仓库库位系统,对每一件产品物料都能进行查询追溯,随取随用,数据准确记录,效能提高,轻松实现当前和未来的产能指标。

3、系统支持报表查询、打印、导出、远程查询、最低库存警示等在线盘点功能,能够快速应对客户提出的任何问题,随时确认。

4、全程扫描数据,消除手工记录,二维码与普通的一维条码相比可以放入大量的信息,容易实现信息化管理,迅速的投资回报,节省人工及其它费用,能在一年左右收回投入,助你转型智能工厂。








1.1. 实现目标
(1). 提高仓库管理效率,加强仓库拣选中的作业规范;
(2). 解决库房空间低利用率,实现动态货位管理,提高作业效率;
(3). 实现业务操作的标准化、规范化;
(4). 集成DPS系统,实现条码+PTL管理

1.2. 实现方法(解决方案)
(1). 通过仓库功能区的整合,优化仓库布局提高仓库利用率;
(2). 通过一仓WMS软件的智能管理,实现货位的动态管理,提高货位利用率;
(3). 通过WMS系统中入库自动分配货位,在库管理,出库自动分拣,自动补货的策略设置优化工作人员的行走路径,提高作业效率;
(4). 通过使用电子标签辅助拣选系统,改变传统的拿单拣选的低效模式;
(5). 通过PDA+条码管理实现仓库管理标准化、规范化,减少对员工依赖程度,提高管理效率;
(6). 通过电脑扫描+PDA进行复核,避免人为错误,提高准确率;
(7). 通过软硬件实现多人、多单、多仓同时拣选, 降低劳动强度,大幅度提高工作效率;
(8). 通过PDA+条码管理实现数据实时查询、更新、同步.

1.3. 整体解决方案内容
No. 内容 功能 说明
1 数据接口 与ERP管理系统(进销存软件)的数据交互 自动提取并回传数据信息(实现数据自动接入管理)
2 系统管理  人员管理
 权限管理
 数据字典管理
 出入库、在库策略设置
 数据库备份还原 信息管理员或仓库主管权限
3 系统功能
 商品入库自动分配货位(可人工干预)
 商品在库管理(PDA辅助)
 出库自动亮灯分拣/PDA辅助
 出库电脑/PDA复核
 集货自动分类管理
 PDA实时操作 使业务操作的标准化、规范化实现仓储无纸化作业管理,提高作业效率
4 查询报表  数据追溯查询 数据采集、分析、报表生成
5 DPS硬件设备  电子标签拣选设备 DPS主控电脑
  DPS控制器
  DPS通道灯
  DPS电子标签
  PDA
  安装辅料(485专用总线,线槽…)
6 其他硬件  辅助设备 无线网络覆盖仓库
  复核台,复核电脑,扫描枪
  条码打印机及辅材
  拣货车,周转箱
  电子看板



1.4. 入库流程示意图

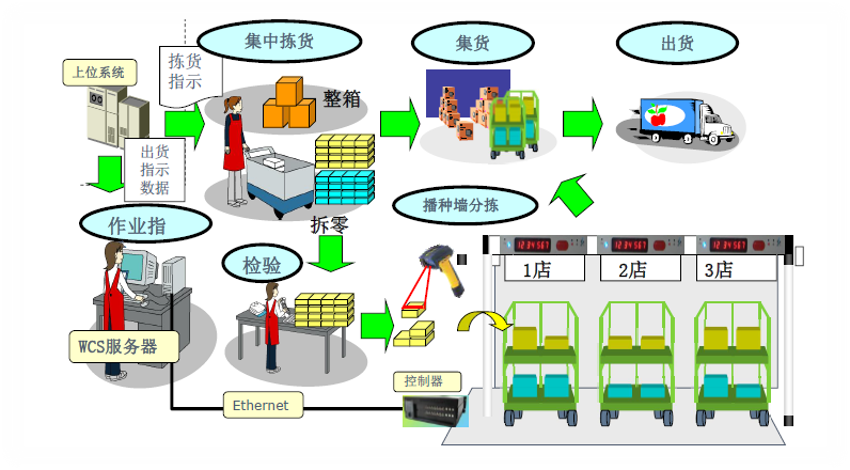

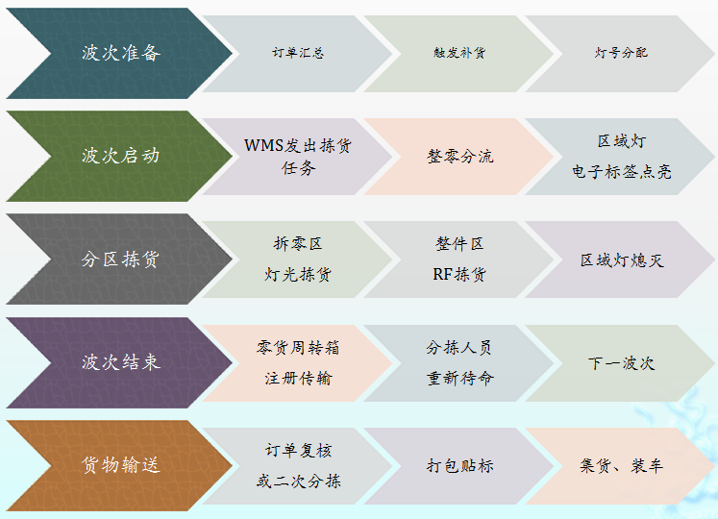

1.5. 出库流程

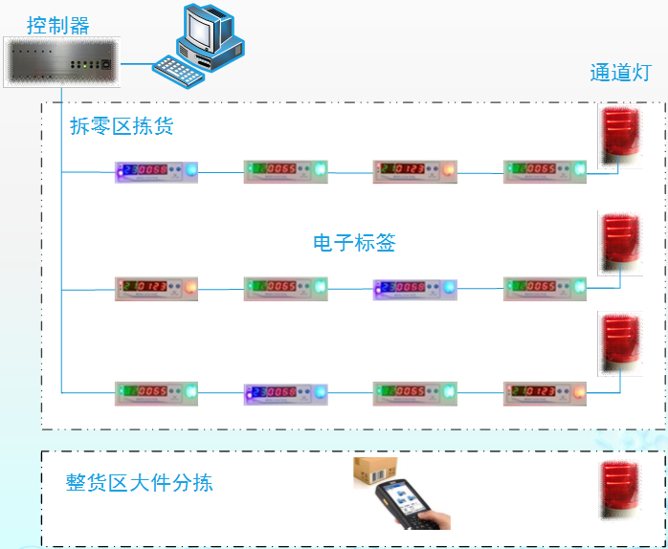

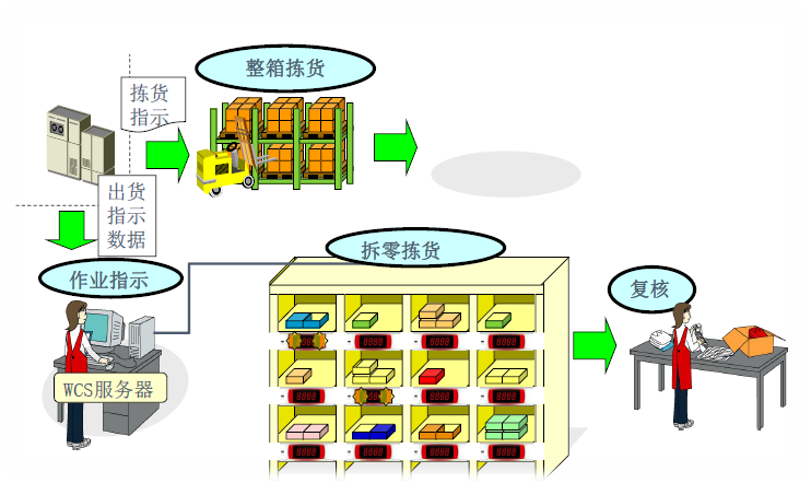

1.6. 系统架构图






硬件部署架构:
DPS硬件组成:  DPS主控PC,DPS控制器,DPS数显电子标签,DPS通道灯,,PDA手持终端,条码打印机,无线网络覆盖,安装辅料。









第2章、 规划、交货、安装、调试技术方案
2.1. 平面布局示意图
一楼规划图(1)(同2--5楼)
 整库区(拆零补货区)
 拆零区(亮灯分拣区)
 集货区(发货区)
 物料区
 复核台
 待复核缓冲区





规划概述:
1. 货架区总长约38米,宽约为18米;拆零货架共341组约5400个货位;整货架约66组(整货区过道稍宽);
2. 货架距北墙体为1.5米(方便“S”型路径规划),距专管药品库为0.3米。货架间距0.9米,拣选方式为S形,仓库中间东西过道为2米;
3. 规划2组复核台,每组为背靠背两个,其周边有待复核缓冲区,物料区;复核打包后移入集货区;
4. 人员分配:拆零区3人,补货区1人,复核区2-4人;




规划示意图(2):

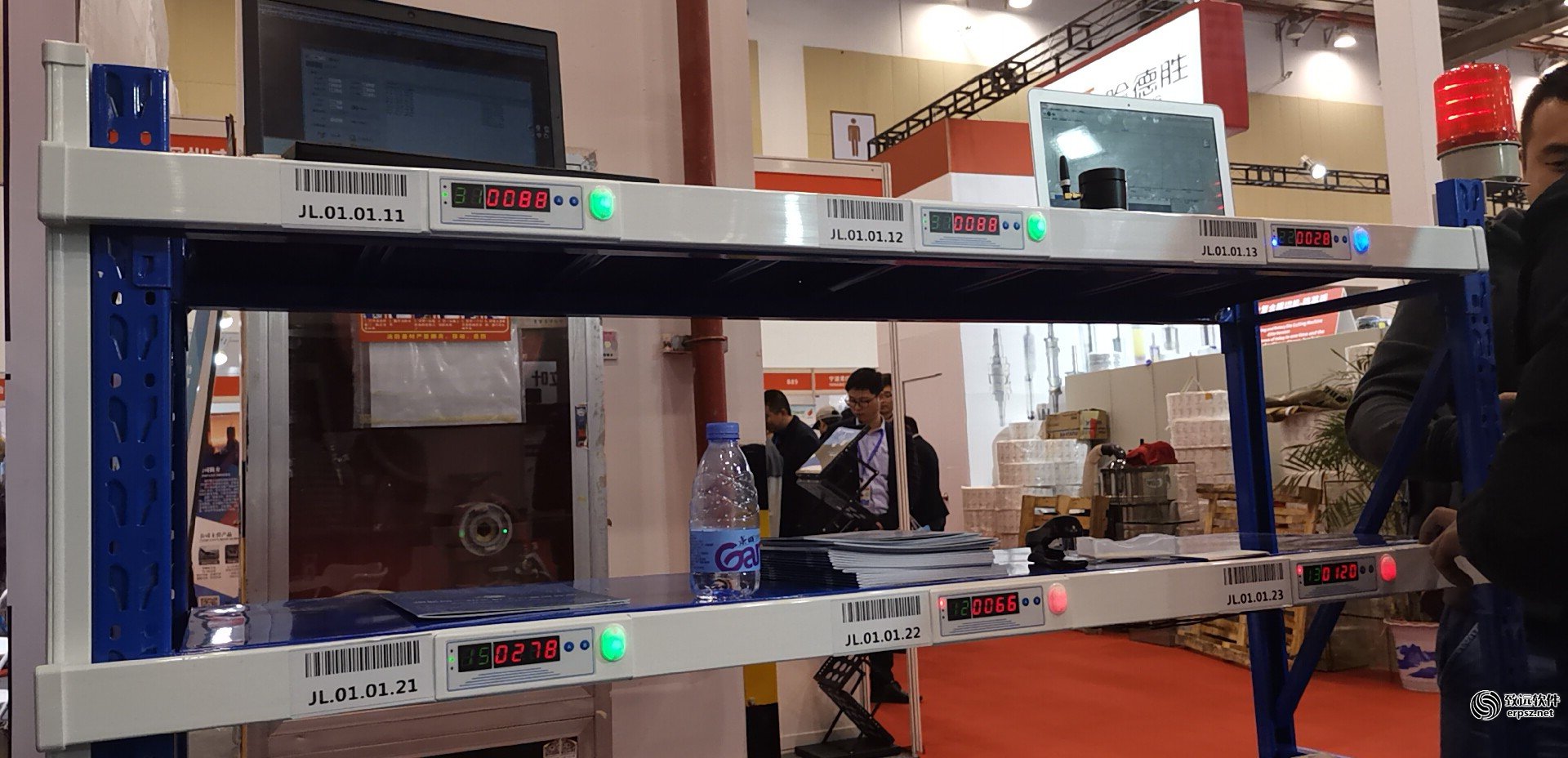

2.2. 电子标签安装示意图
拆零区标签安装示意图:

2.3. 设备安装布线说明
电子标签硬件安装采用总线型部署方式,遵循485通讯协议。设备之间通过专用线缆通信。

2.4. 设备安装调试
经我公司工程部门完成硬件设备的安装和通讯线路的布置后,使用专用测试软件对设备和通讯线路进行模拟测试;数据收发检测正常为调试完毕;上线前和软件再次进行联调测试;








第3章、 产品的先进性和成熟性
6个业界领先技术
1 长距离通信工业总线 1500米
2 总线通信速率 9600bps
3 抗干扰能力强 稳定性强
4 通电自检功能 快速排查故障点
5 长寿命,高亮度LED光源 强光更高辨识度
6 双冗余节点设计 设备工作可靠性保障

设备技术参数

编号 设备名称 技术参数
1 DPS控制器

   通讯协议:485总线
 工作电压:12V
 供电电压:220V
 工作温度:-40℃~90 ℃
 工作湿度:0%~95%无结露
 总线输出:4口
 最大控制能力:900个点

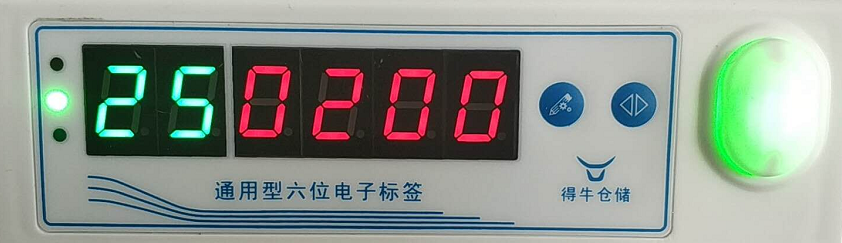

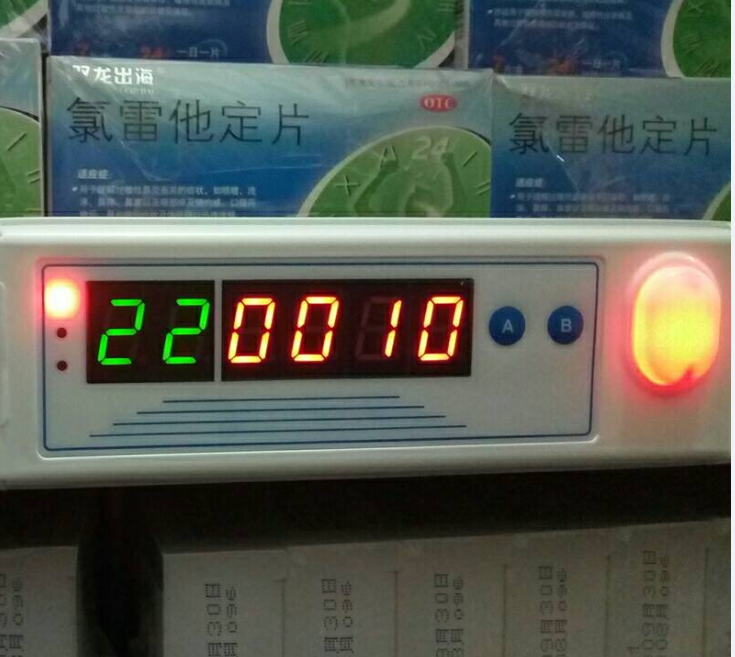

2 DPS标签

   电压范围:12V
 状态指示灯:2组
 显示位数:6位
 数码管颜色:绿色+红色
 LED指示灯:8色
 功能键:3个
 工作温度:-40℃—90℃
 工作湿度:0-90%无结露
3
DPS巷道灯


 电压范围:12V
 LED指示灯:双色
 功能键:1个(触摸型)
 工作温度:-40℃—90℃
 工作湿度:0-90%无结露
第4章、 数据接口对接方式与表结构和字段定义
WMS系统可支持多种数据对接方式,一般常用的2种接口方式如下:
1) Web Service 接口
2) DataBase To DataBase接口
接口方式适用环境:
数据及时性 对接方式 说明 备注
1
实时
Web Service 通过WMS系统提供的Web服务接口(Java或.net)提供的服务接口 http, post,Get,Json等
2 DataBase
To DataBase 双方约定后台中间表数据对接访问。支持Oracle,Sql Sever ,Access,MySQL等
3 Ado 提供加密的数据库访问,加密串直接访问
4 ESB 遵照企业服务数据总线的数据接口
5 离线模式 数据文件 Csv, .txt ,.xls,.xlsx 文件导入导出方式,对作业效率要求不高时可以采用。

根据本项目涉及大量数据实时交互的特点,建议适用中间表的接口方式,采用数据库直连接口,满足系统的实时性与稳定性。




第5章、 技术支持、培训方案
1) 设备安装、维护、调试、故障排查;
2) 软件操作、数据维护、异常处理等;
3) 操作手册(软硬件)的编写与交付;
4) 专人网络远程与电话技术支持;
5) 必要时现场技术支持;



第6章、 软件特点及功能简介
一、本系统有如下特点:
1. 数据采集及时、过程精准管理、智能导向,提高工作效率;
2. 库位精确定位管理、状态全面监控,充分利用有限仓库空间;
3. 货品上架和下架,系统智能分配货位,避免人为错误;
4. 实时掌控库存情况,合理保持和控制企业库存;
5. 通过对批次信息的自动采集,实现了对产品入库,在库,出库过程的可追溯性。

更为重要的是,电子标签+条码管理促进公司管理模式的转变,从传统的依靠经验管理转变为依靠精确的数字分析管理,从事后管理转变为事中管理、实时管理,加速了资金周转,提升供应链响应速度,这些必将增强公司的整体竞争能力。


二、 本系统有以下主要功能:
1. 完善的仓储管理能力
包括人员管理,权限管理,数据字典管理,货位管理,策略设置,数据库备份还原,商品入库管理、在库管理、出库管理、装车管理等,商品的追溯管理;
2. 集成灯光辅助分拣系统和条码管理系统
有效提高货物分拣效率,减少对老员工的依赖程度,同时大幅度降低人力成本。
分拣过程实现无纸化操作,环保节能降耗。
3. 软件采用分布式混合架构,应用服务和数据服务并支持云部署
服务端可集中部署,客户端分为浏览器、windows应用、PDA三种类型。

















第7章、 附录1

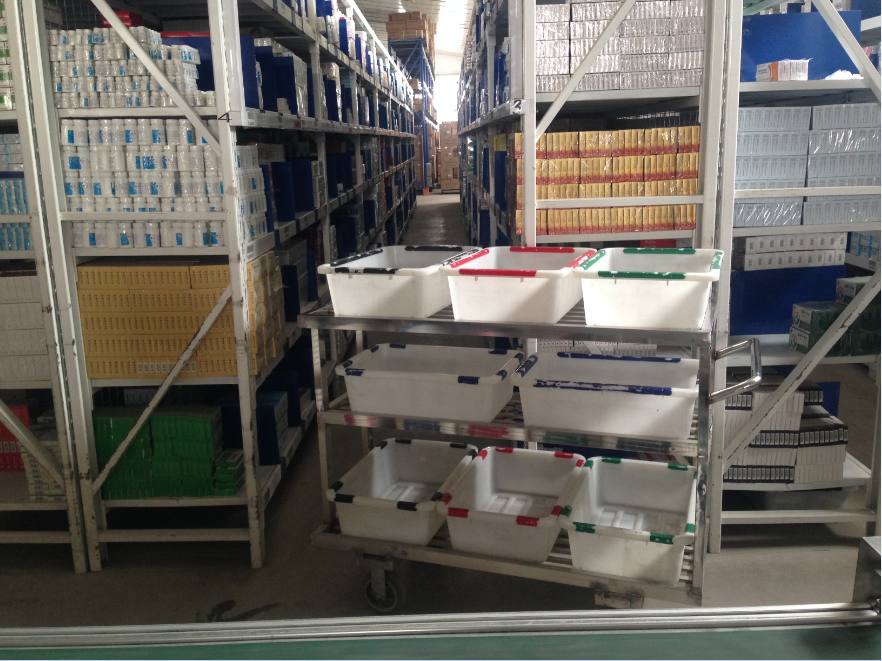

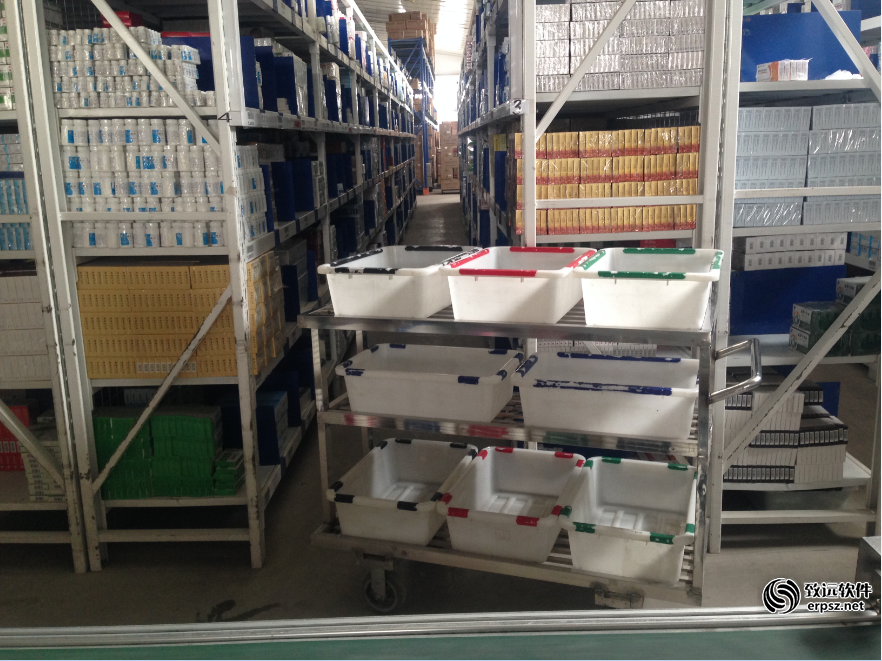

1. 拣选车及周转箱参考:

#p#副标题#e##p#副标题#e##p#副标题#e#

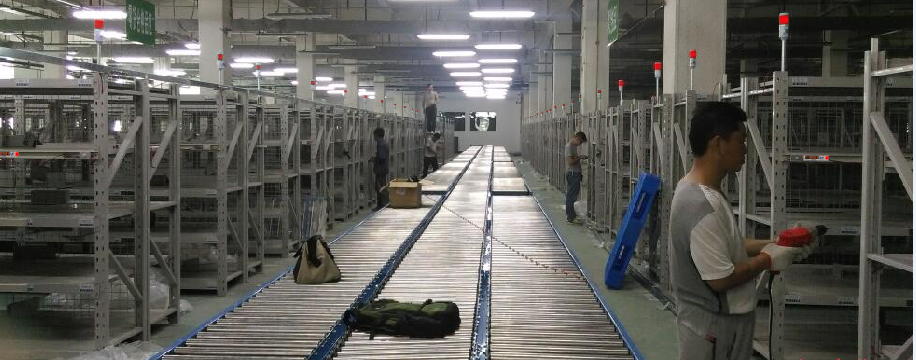

2. 部分案例
